W1503FA-1P-C5Z10-SA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1503FA-1P-C5Z10-SA标准滚珠丝杠，3. 汉江机床滚珠丝杠的最大承载能力是多少？,4. 大小不同的滚珠丝杠需要不同功率的电机吗？,5. 是否有办法避免滚珠丝杠咬死？,7. 7602滚珠丝杠轴承的寿命有多长？,7. THK滚珠丝杠的价格如何？,4. 滚珠丝杠传动的精度如何保持稳定？,9. 该滚珠丝杠副的尺寸是否影响了产品的重量和体积？,4. 滚珠丝杠螺母的尺寸是多少？,5. 该品牌的研磨滚珠丝杠型号有哪些优势？,3. 云南滚珠丝杠厂家的产品质量如何？-W1503FA-1P-C5Z10-SA标准滚珠丝杠-提供W1503FA-1P-C5Z10-SA标准滚珠丝杠-参数,W1503FA-1P-C5Z10-SA标准滚珠丝杠-选型W1503FA-1P-C5Z10-SA标准滚珠丝杠-参数NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W1503FA-1P-C5Z10-SA标准滚珠丝杠--W1503FA-1P-C5Z10-SA标准滚珠丝杠-9. 恒泽滚珠丝杠有哪些维护和保养方法？,9. 该厂家是否有国内外客户和市场？主要出口到哪些国家和地区？,9. 滚珠丝杠装配后需要进行哪些测试和调试？,2. 这家厂家的产品质量如何？,3. 该厂的滚珠丝杠生产工艺是怎样的？,9. 微信滚珠丝杠可以承受多大的负荷？,3. THK滚珠丝杠有哪些选型手册？,2. 模组上为什么要采用滚珠丝杠循环方式？,6. 滚珠丝杠力的计算是否受到滚珠直径和数量的影响？,7. 这种滚珠丝杠与其他滚珠丝杠有什么不同？

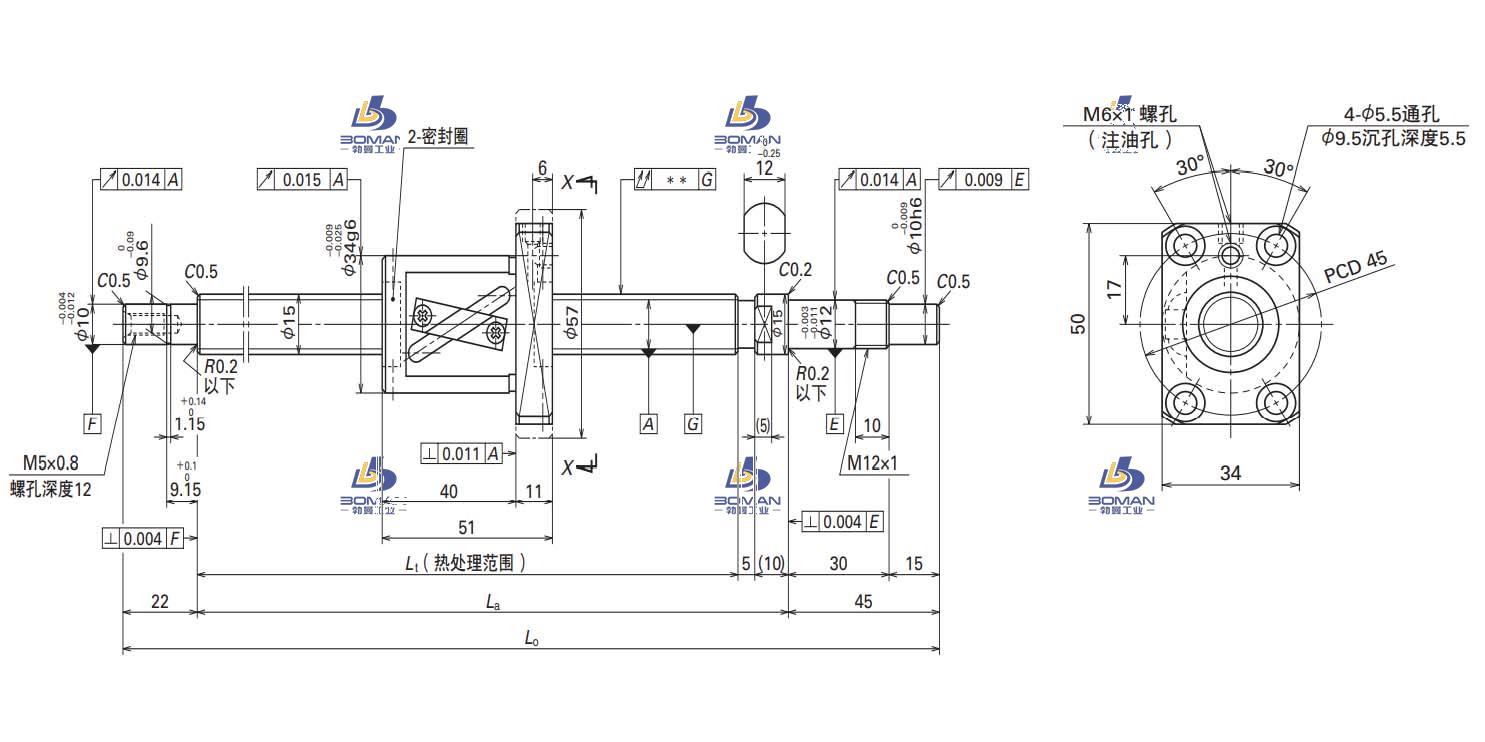

W1503FA-1P-C5Z10-SA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 10 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 421 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 282 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 5130 |
| 额定静负载 | C0aN | 6420 |
| 重量 | Kg | 0.8 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.04 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1503FA-1P-C5Z10-SA标准滚珠丝杠此型号部分数据来源于KURODA GR3204ES-CAPR 黑田丝杆替换尺寸图解大全
