MPFD1402-3-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MPFD1402-3-NSK DFD滚珠丝杠，4. 这种滚珠丝杠的使用范围是什么？,6. 滚珠丝杠的工作载荷是否会随着使用时间的增加而降低？ ,8. 惠特滚珠丝杠的生产厂家有哪些？,7. 滚珠丝杠的工作原理是什么？ ,3. 为什么会需要滚珠丝杠推力公式？,9. 它的价格和性能如何？ ,4. 如何找到滚珠丝杠螺母副塑料的拆卸位置？,6. 它有哪些应用场景？,8. DGC滚珠丝杠的使用寿命是多久？,3. 该丝杠的材质是什么？-MPFD1402-3-NSK DFD滚珠丝杠-提供MPFD1402-3-NSK DFD滚珠丝杠-图纸,MPFD1402-3-NSK DFD滚珠丝杠-价格MPFD1402-3-NSK DFD滚珠丝杠-图纸NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请-MPFD1402-3-NSK DFD滚珠丝杠--MPFD1402-3-NSK DFD滚珠丝杠-6. P1等级滚珠丝杠与普通滚珠丝杠的差异在哪里？,1. 滚珠丝杠的滚珠是什么材质的？,5. 该滚珠丝杠的精度等级是多少？,3. 如何检测滚珠丝杠端面循环？,5. 如何选择适合的滚珠丝杠？,2. 如何确定所需的滚珠丝杠直径？,7. C7滚珠丝杠的精密度与工作环境有何关系？,6. 该表中的滚珠丝杠的价格区间是多少？哪些因素影响了价格？,5. 滚珠丝杠和电机的匹配需要考虑哪些因素？ ,3. 该品牌主要生产哪些类型的滚珠丝杠？
MPFD1402-3-NSK DFD滚珠丝杠 产品参数

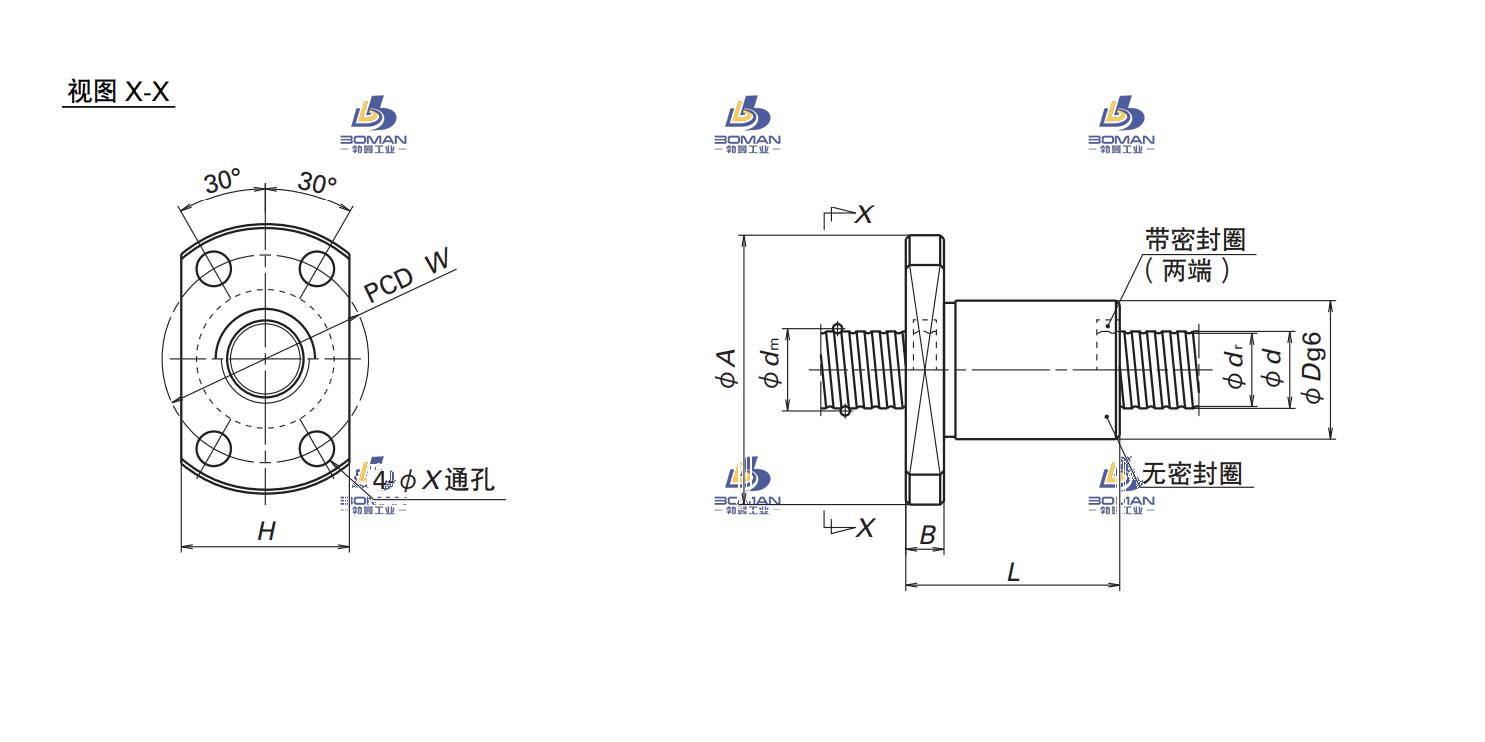

尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 2 |
|
| 螺母体外径 | 22 |
|
| 法兰直径 | 41 |
|
| 安装孔中心距 | PCD | 32 |
| 螺母长度 | L | 29 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 6 |
|
| 丝杠轴螺纹底径 | 12.9 |
|
| 钢球直径 | 1.2 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 14.3 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 1780 |
| 额定静负载 | C0aN | 4270 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 191 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MPFD1402-3-NSK DFD滚珠丝杠此型号部分数据来源于PMI FSWC3206-3 pmi滚珠丝杆精度等级
