W3206SA-3Z-C5Z10-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W3206SA-3Z-C5Z10-FA标准滚珠丝杠,10. 鞍山TBI滚珠丝杠的售后服务如何?,5. 机床滚珠丝杠组装的过程中需要注意哪些安全事项?,10. 如何进行滚珠丝杠锥度测量的数据分析和处理?,9. 它的市场占有率和竞争情况如何?,2. 滚珠丝杠声音对机器的工作有什么影响?,6. 这个直线滑动平台的工作原理是什么?,10. 这款升降机的价格是多少,有没有提供售后服务?,1. 维修滚珠丝杠的服务范围包括哪些?,7. 反向间隙调节的步骤是什么?,4. 生产厂家的历史悠久吗?成立时间是多少?-W3206SA-3Z-C5Z10-FA标准滚珠丝杠-提供W3206SA-3Z-C5Z10-FA标准滚珠丝杠-参数,W3206SA-3Z-C5Z10-FA标准滚珠丝杠-库存W3206SA-3Z-C5Z10-FA标准滚珠丝杠-规格NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术(摩擦制御技术),通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠-W3206SA-3Z-C5Z10-FA标准滚珠丝杠--W3206SA-3Z-C5Z10-FA标准滚珠丝杠-1. 湖南机床滚珠丝杠代理厂家的产品有哪些? ,5. 东营滚珠丝杠与其他滚珠丝杠有何区别?,9. 这款精密滚珠丝杠sfi系列的维护保养方法有哪些?,5. 该丝杠副的承载能力最大是多少?,2. 滚珠丝杠的直径是多少?,9. 联轴器滚珠丝杠的尺寸规格有哪些?,4. 安装这种左旋的滚珠丝杠螺母需要注意哪些事项?,5. TMT滚珠丝杠的缺点有哪些?,5. 这个小型滚珠丝杠的耐用性如何?,10. 星牌滚珠丝杠相比其他滚珠丝杠有什么不同之处?

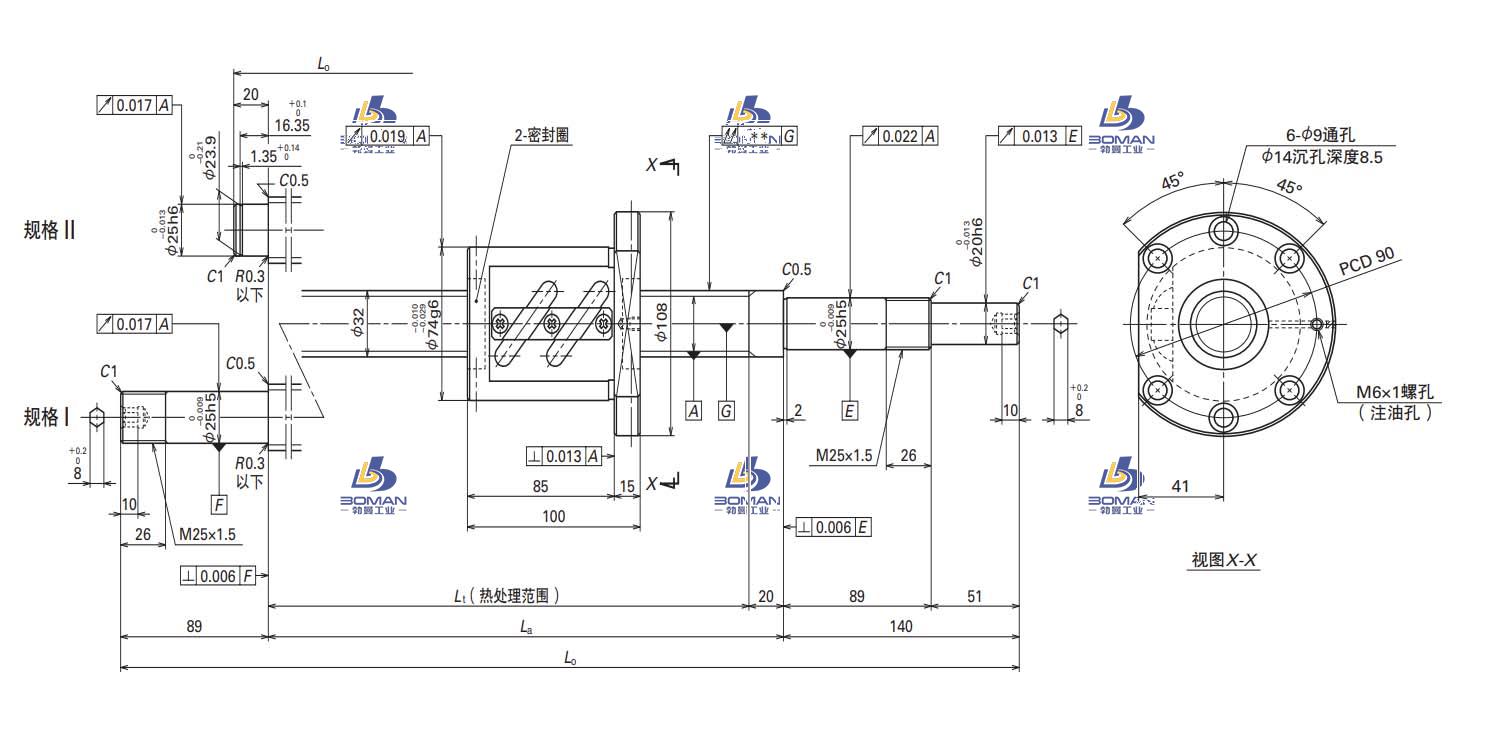

W3206SA-3Z-C5Z10-FA标准滚珠丝杠 产品参数

尺寸 单位:mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 螺母体外径 | 74 |
|
| 法兰直径 | 108 |
|
| 安装孔中心距 | PCD | 90 |
| 螺母长度 | L | 100 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 929 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 26.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5*1 |
|
| 滚珠节圆直径 | 33 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 580 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 25500 |
| 额定静负载 | C0aN | 54000 |
| 重量 | Kg | 7.4 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.075 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W3206SA-3Z-C5Z10-FA标准滚珠丝杠此型号部分数据来源于SYK MBCE15-DP SYK支撑座电机座
