W4009SA-3Z-C5Z10-FA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W4009SA-3Z-C5Z10-FA标准滚珠丝杠，3. 滚珠丝杠动画中的滚珠是如何工作的？,6. 这种反向器的优点有哪些？,8. 定制黑龙江nsk滚珠丝杠需要提供哪些信息？,9. THK滚珠丝杠选型手册的版本有哪些？,4. 常宁有哪些其他的产业和企业？,4. 这款滚珠丝杠的适用领域是什么？,2. 为什么要使用滚珠丝杠模组？ ,2. 这种材质的物理性质有哪些特点？,7. 消除滚珠丝杠螺母副对设备有哪些影响？,10. 滚珠丝杠跳动的解决方法是否会对机器的效率产生影响？-W4009SA-3Z-C5Z10-FA标准滚珠丝杠-提供W4009SA-3Z-C5Z10-FA标准滚珠丝杠-图纸,W4009SA-3Z-C5Z10-FA标准滚珠丝杠-选型W4009SA-3Z-C5Z10-FA标准滚珠丝杠-技术咨询NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W4009SA-3Z-C5Z10-FA标准滚珠丝杠--W4009SA-3Z-C5Z10-FA标准滚珠丝杠-7. 他们如何保证产品的质量和性能？,10. 如何保养和维护滚珠丝杠和电机以延长使用寿命？,3. 什么因素会影响进口滚珠丝杠的寿命？,5. 滚珠丝杠外循环螺母的优点是什么？,1. 什么是滚珠丝杠副？,1. 滚珠丝杠滚珠螺母副套是什么？,2. 滚珠丝杠规格代号有哪些不同种类？,6. 是否可以提供免费样品供客户测试？,7. 如何确定滚珠丝杠副中的滚珠循环是否正常？,6. 四川滚珠丝杠的优势是什么？

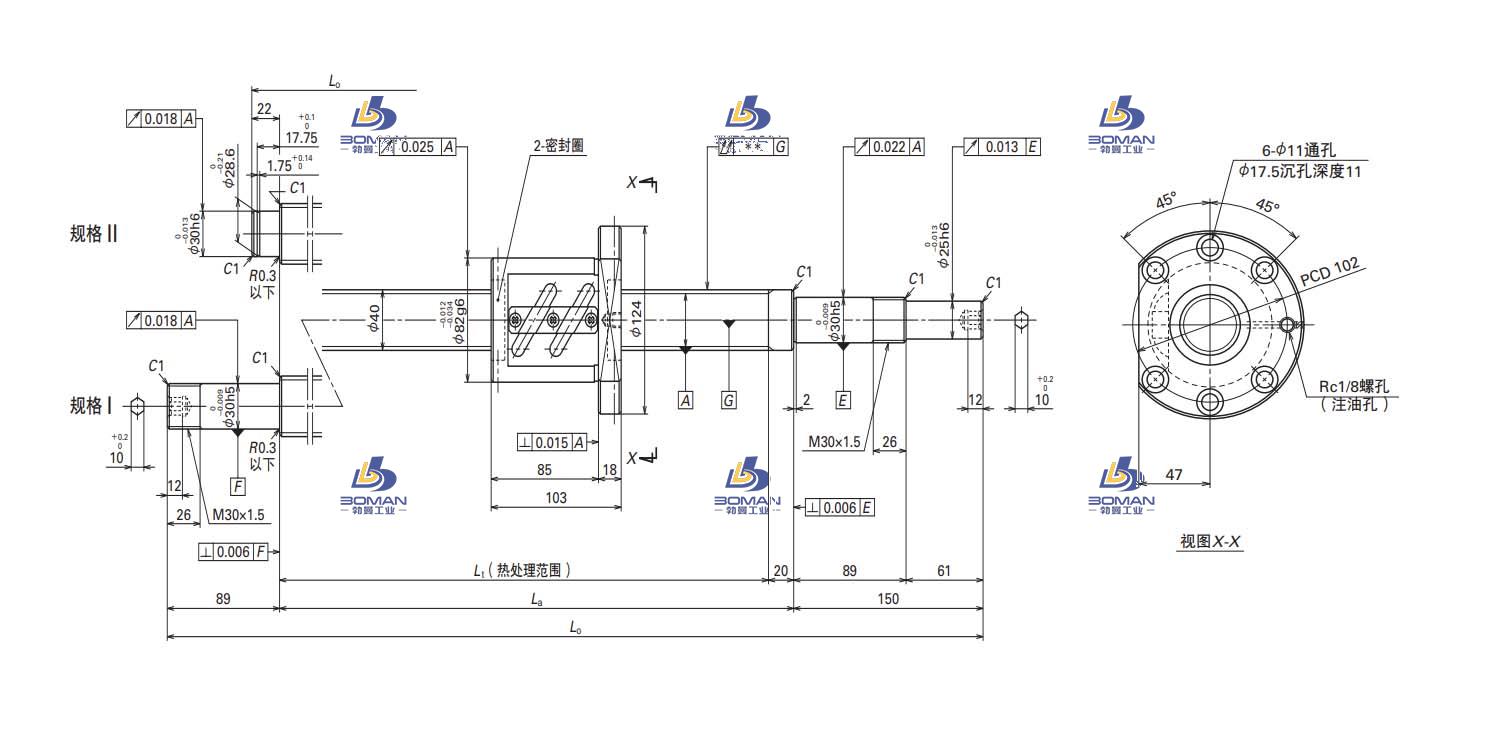

W4009SA-3Z-C5Z10-FA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 10 |
|
| 螺母体外径 | 82 |
|
| 法兰直径 | 124 |
|
| 安装孔中心距 | PCD | 102 |
| 螺母长度 | L | 103 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 1239 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 34.4 |
|
| 钢球直径 | 6.35 |
|
| 有效圈数 | 2.5*1 |
|
| 滚珠节圆直径 | 41 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 877 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 28600 |
| 额定静负载 | C0aN | 68600 |
| 重量 | Kg | 13.4 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.04 |
| 导程精度变动 | vu | 0.027 |
| 轴心跳动 | 0.065 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W4009SA-3Z-C5Z10-FA标准滚珠丝杠此型号部分数据来源于NOOK SGN10117 nook丝杠有什么特别
