W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠，9. 有哪些工具可以用于画滚珠丝杠螺距？,1. 什么是电机滚珠丝杠推力计算？,5. 宜昌微型滚珠丝杠的制造工艺是什么？,6. 如何进行滚珠丝杠机构的设计？ ,9. 这种设备的市场前景如何？,2. 该设备的升降高度范围是多少？,6. 安装后如何进行调试和检测？,4. 滚珠丝杠变位导程的作用是什么？,6. 滚珠丝杠螺母副的优点有哪些？,10. 如何优化滚珠丝杠副的转动间隙以提高机器的性能？-W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠-提供W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠-库存,W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠-参数W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠-库存NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准-W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠--W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠-9. 这些零件在滚珠丝杠副中的作用是什么？ ,10. 如何避免滚珠丝杠在这个方向上出现响声？,5. 上海滚珠丝杠的结构是怎样的？ ,3. 修理滚珠丝杠的材料有哪些？,5. 刀具的使用寿命一般是多久？,1. 什么是滚珠丝杠？,5. 滚珠丝杠传动机械部件有哪些不同的类型和规格？,5. 湛江高速滚珠丝杠加工的加工精度能达到多少？,3. 间隙的大小对滚珠丝杠和轴的使用有什么影响？,9. 滚珠丝杠的材质有哪些？

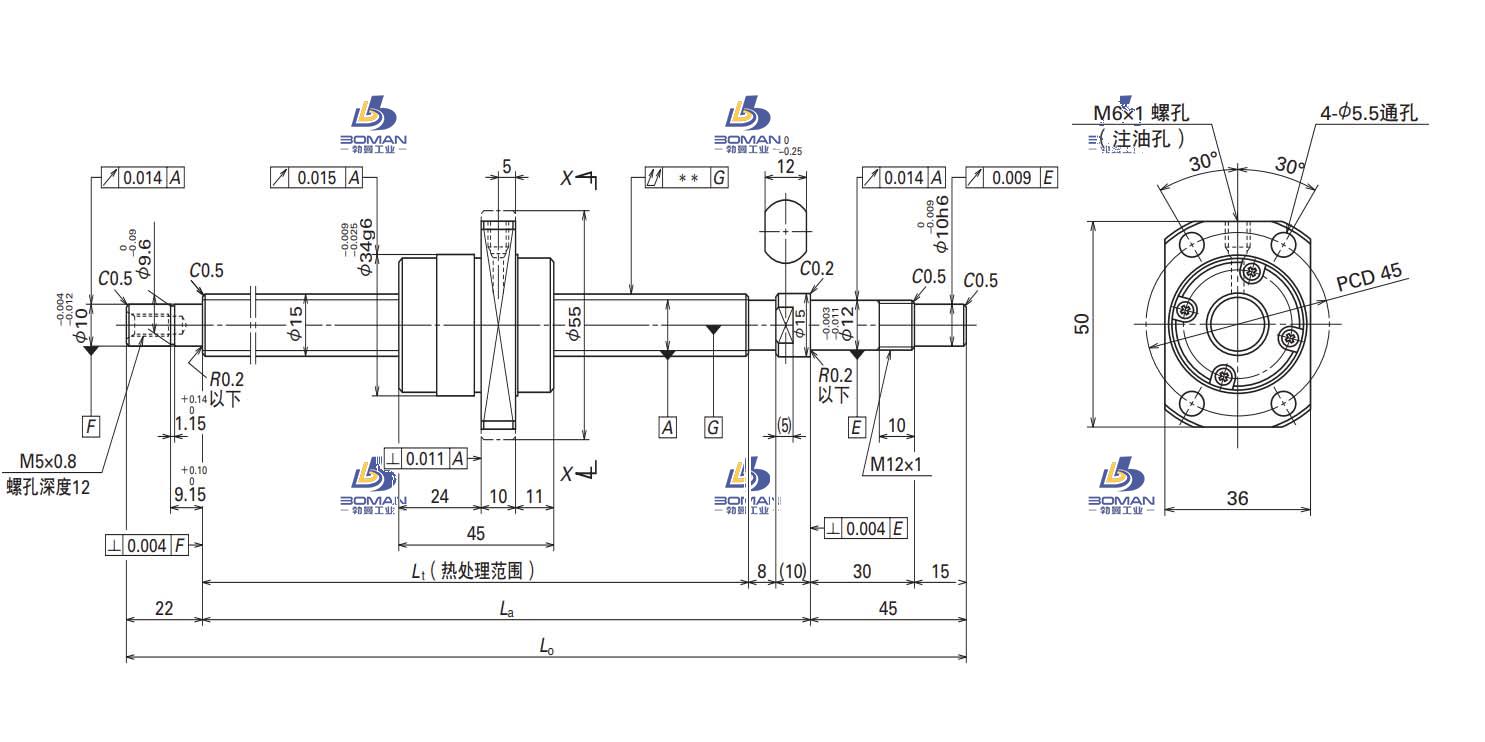

W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 771 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×1 |
|
| 滚珠节圆直径 | 15.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 635 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 4320 |
| 额定静负载 | C0aN | 5800 |
| 重量 | Kg | 1.3 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.035 |
| 导程精度变动 | vu | 0.025 |
| 轴心跳动 | 0.065 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1506FA-7PG-C5Z20-轴端完成品滚珠丝杠此型号部分数据来源于HIWIN上银 R14-8B1-FSW-389-471-0.008 江苏上银滚珠丝杆代理
