RMA0801.5C7S-180-RMS滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: RMA,RMS
- 类型:
- 属性: RMA0801.5C7S-180-RMS滚珠丝杠，10. 如何避免滚珠丝杠故障的发生？,8. 滚珠丝杠循环原理的使用寿命有多长？,7. 如何选择适合自己需要的滚珠丝杠扩孔？,6. SJB滚珠丝杠是什么材质制成的？,1. 滚珠丝杠螺母的型号在哪里可以查看？,1. 什么是滚珠丝杠机器结构？,3. 滚珠丝杠的尺寸对其性能有何影响？,滚珠丝杠有哪些缺点？,10. 可以提供样品吗？如何购买？,3. 滚珠丝杠精度等级的等级划分是怎样的？-RMA0801.5C7S-180-RMS滚珠丝杠-提供RMA0801.5C7S-180-RMS滚珠丝杠-参数,RMA0801.5C7S-180-RMS滚珠丝杠-库存RMA0801.5C7S-180-RMS滚珠丝杠-图纸NSK 搬送用滚珠丝杠 1．特点 ● 搬送用输送驱动 是追求直行型机器人、单轴传动装置等搬送用输送驱动的滚珠丝杠功能的ct7、Ct10级精度的系列。 在搬送用滚珠丝杠中,有轴端完成品VFA型·RMA型、轴端未加工品RMS型、R系列RNFTL型·RNFBL型·RNCT型·RNFCL·RNSTL型。 互换性 R系列丝-RMA0801.5C7S-180-RMS滚珠丝杠--RMA0801.5C7S-180-RMS滚珠丝杠-5. 滚珠丝杠螺旋副的组成部分有哪些？,8. 安装车床滚珠丝杠需要注意哪些细节？,8. 滚珠丝杠花键的安装对机器的运行有哪些影响？,3. 单螺母和双螺母有什么区别？,4. 滚珠丝杠花键轴传动有哪些缺点？,3. 该机床铣床和滚珠丝杠的功能分别是什么？,7. 武侯滚珠丝杠的价格如何？,2. 该厂家的产品有哪些特点，与其他厂家相比有何不同？,2. 该厂的主要产品是什么？,9. 滚珠丝杠扭矩标准的历史和发展过程是怎样的？
RMA0801.5C7S-180-RMS滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 8 |
|
| 导程 | 1.5 |
|
| 螺母体外径 | 15 |
|
| 法兰直径 | 28 |
|
| 安装孔中心距 | PCD | 22 |
| 螺母长度 | L | 22 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 180 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 7 |
|
| 钢球直径 | 1 |
|
| 有效圈数 | 1*3 |
|
| 滚珠节圆直径 | 8.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 124 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 810 |
| 额定静负载 | C0aN | 1590 |
| 重量 | Kg | 0.093 |
| 轴向间隙 | 0.02 |
|
| 精度等级 | C7 |
|
| 导程精度代表运行距离误差 | ep | 0.052 |
| 导程精度变动 | vu | 0.052 |
| 轴心跳动 | 0.06 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

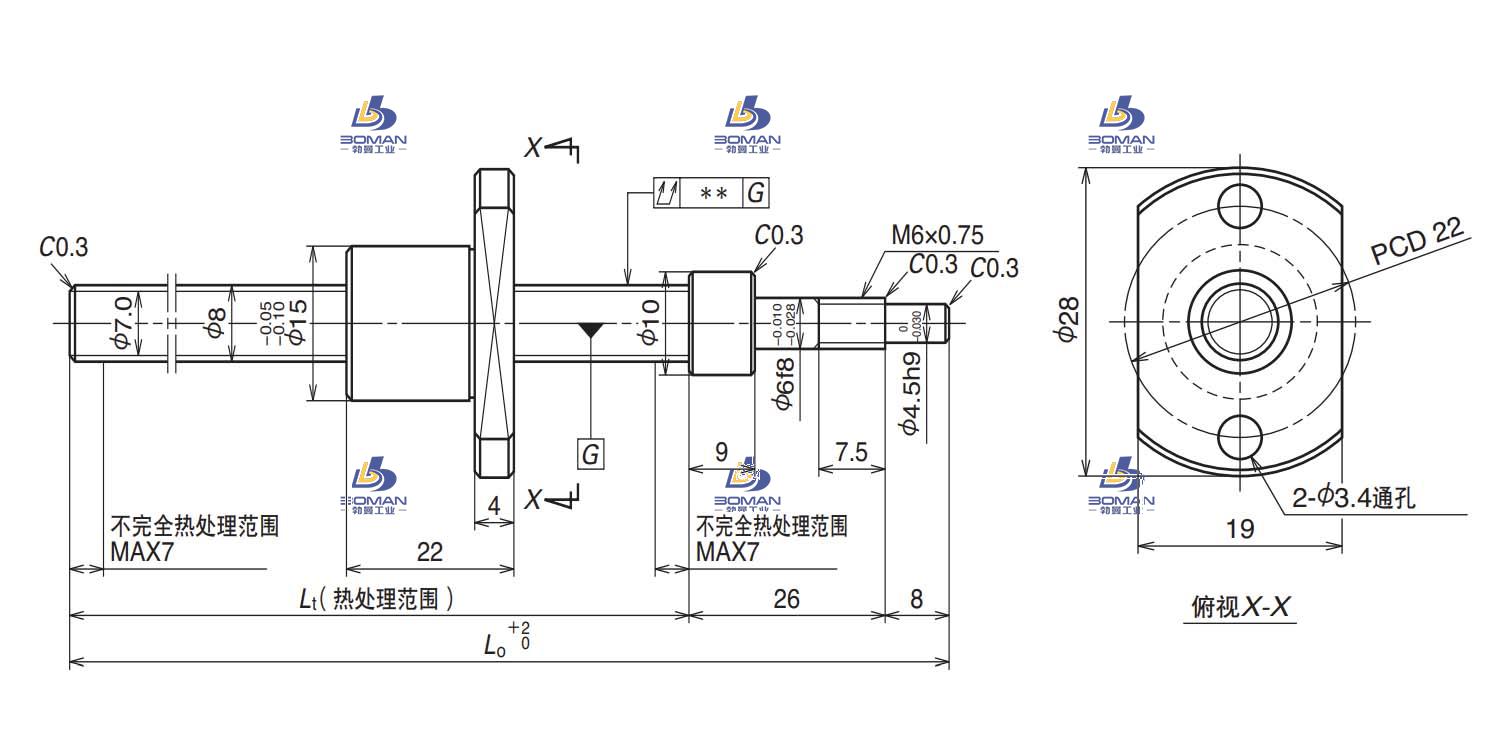

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
RMA0801.5C7S-180-RMS滚珠丝杠此型号部分数据来源于KURODA GR5010FD-CALR 黑田丝杆3d软件
