W0802KA-1PY-C3Z1-KA不锈钢丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: KA
- 类型:
- 属性: W0802KA-1PY-C3Z1-KA不锈钢丝杠，2. 内嵌式滚珠丝杠有什么特点？,5. 西藏滚珠丝杠的耐磨性能如何？,4. 螺母对滚珠丝杠有哪些作用？,3. 为什么滚珠丝杠需要有型号命名规则？,1. 什么是绍兴左右旋滚珠丝杠？,4. 与其他类型的丝杠相比，有何不同？,6. 滚珠螺母丝杠副的适用范围是什么？,3. 滚珠丝杠加导轨后会增加哪些成本？,6. 该厂家的产品质量如何保证？,3. 在哪些行业或领域中会用到这些滚珠丝杠型号？-W0802KA-1PY-C3Z1-KA不锈钢丝杠-提供W0802KA-1PY-C3Z1-KA不锈钢丝杠-参数,W0802KA-1PY-C3Z1-KA不锈钢丝杠-图纸W0802KA-1PY-C3Z1-KA不锈钢丝杠-选型NSK KA不锈钢系列 由于螺母加工技术的提高,即使是长螺母也能高精度地进行螺纹加工。过去,由于把作为双螺母预压的规格全部作为单螺母的偏移预压的事,在保持与双螺母预压同样的高刚性,高负荷容量的同时,螺母长度的紧凑化成为可能。 薄型贴纸 在轴方向采用了联合的薄形密封,缩短了螺母的长度。 滚珠螺丝、支撑单元被标准化,成为“库存-W0802KA-1PY-C3Z1-KA不锈钢丝杠--W0802KA-1PY-C3Z1-KA不锈钢丝杠-1. 什么是济南微型滚珠丝杠？,2. 滚珠丝杠结构在数控机床中的作用是什么？,4. 该滚珠丝杠的尺寸规格有哪些？,9. 它的使用寿命有多长？,7. 不同规格的滚珠丝杠中心距有何区别？,3. 有多少种型号可供选择？,2. 这款丝杠适用于哪些领域的机械设备？,6. 这些等级的价格差异大吗？,2. 福建滚珠丝杠有哪些特点？,6. 它的组装难度是怎样的？
W0802KA-1PY-C3Z1-KA不锈钢丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 8 |
|
| 导程 | 1 |
|
| 螺母体外径 | 14 |
|
| 法兰直径 | 27 |
|
| 安装孔中心距 | PCD | 21 |
| 螺母长度 | L | 21 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 248 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 7.2 |
|
| 钢球直径 | 0.8 |
|
| 有效圈数 | 1*3 |
|
| 滚珠节圆直径 | ||
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 155 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 545 |
| 额定静负载 | C0aN | 955 |
| 重量 | Kg | 0.12 |
| 轴向间隙 | 0 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.01 |
| 导程精度变动 | vu | 0.008 |
| 轴心跳动 | 0.035 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

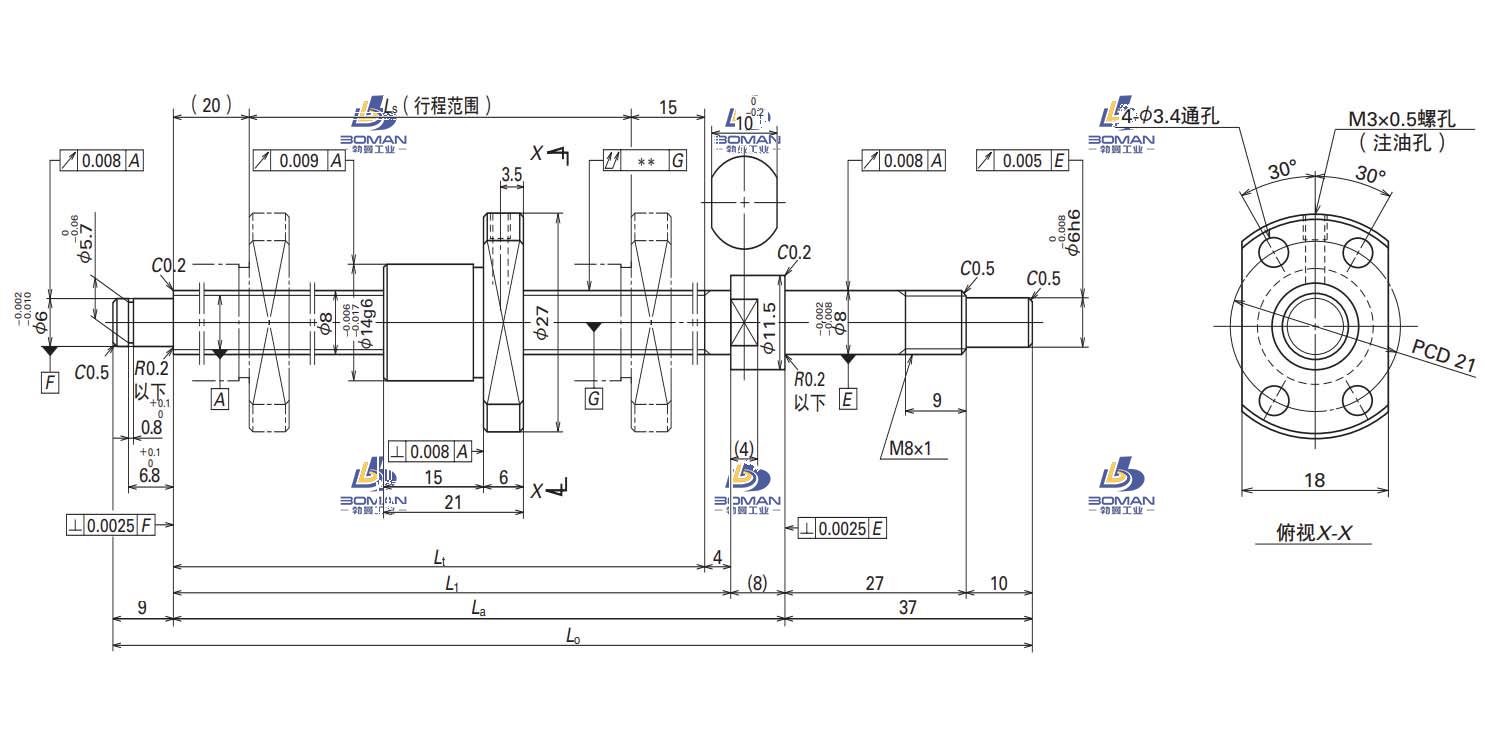

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W0802KA-1PY-C3Z1-KA不锈钢丝杠此型号部分数据来源于PMI FSDU1505L-4P pmi丝杆和tbi的丝杆区别
